인프라스마트 사용자 매뉴얼
시설물 안전점검의 디지털 전환
정기안전점검은 휴대폰 앱으로 체크리스트·사진·보고서까지, 현장 사진은 인카로 번호와 워터마크를 붙여 정리합니다. 정밀안전점검은 태블릿으로 외관조사망도에 손상을 표기해 원본 DWG에 반영하고, 웹 플랫폼에서 상태평가와 보고서를 완성합니다. 실제 화면을 녹화한 영상을 참고하세요.
처음부터 따라 하기인프라스마트

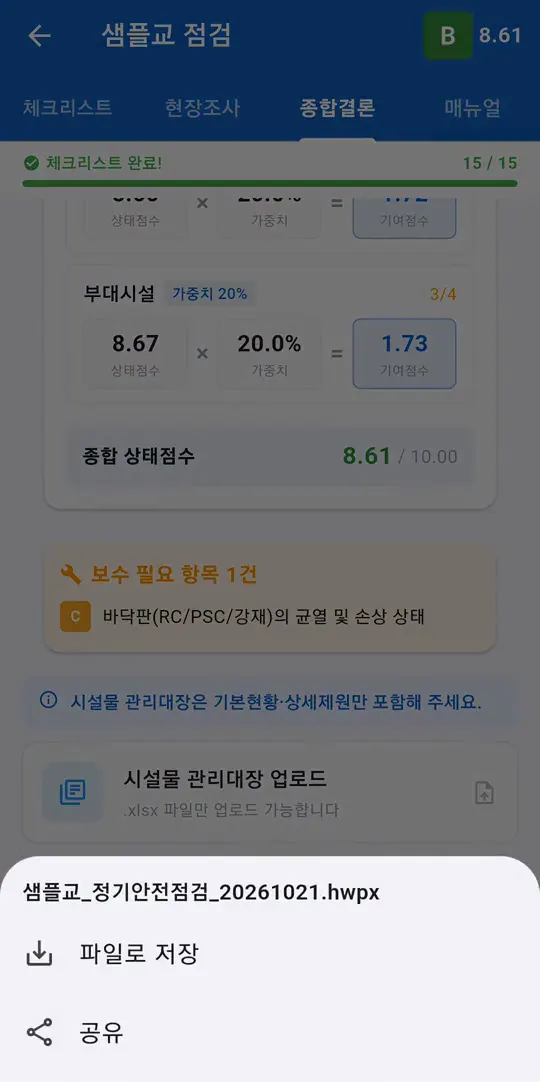

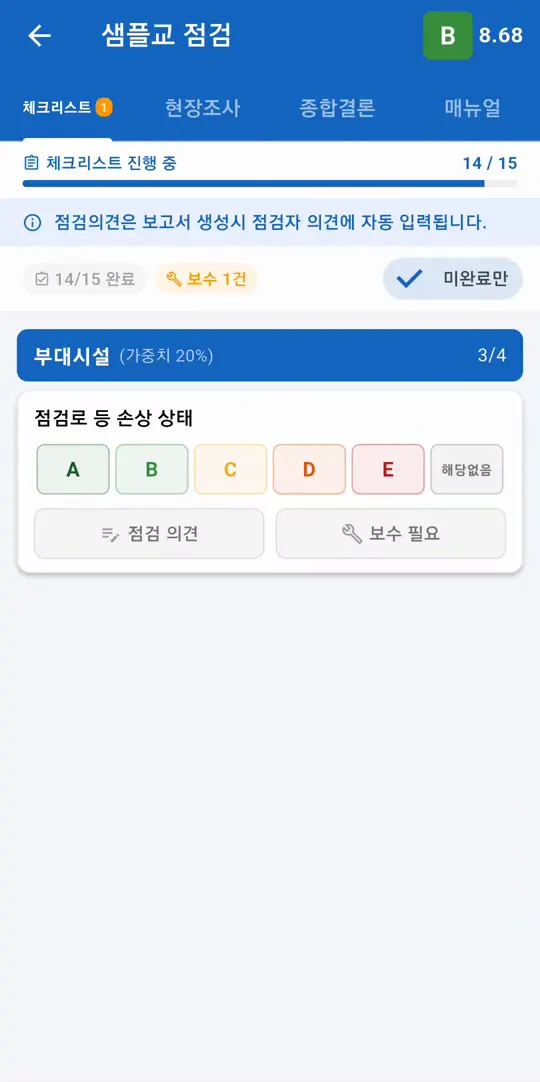

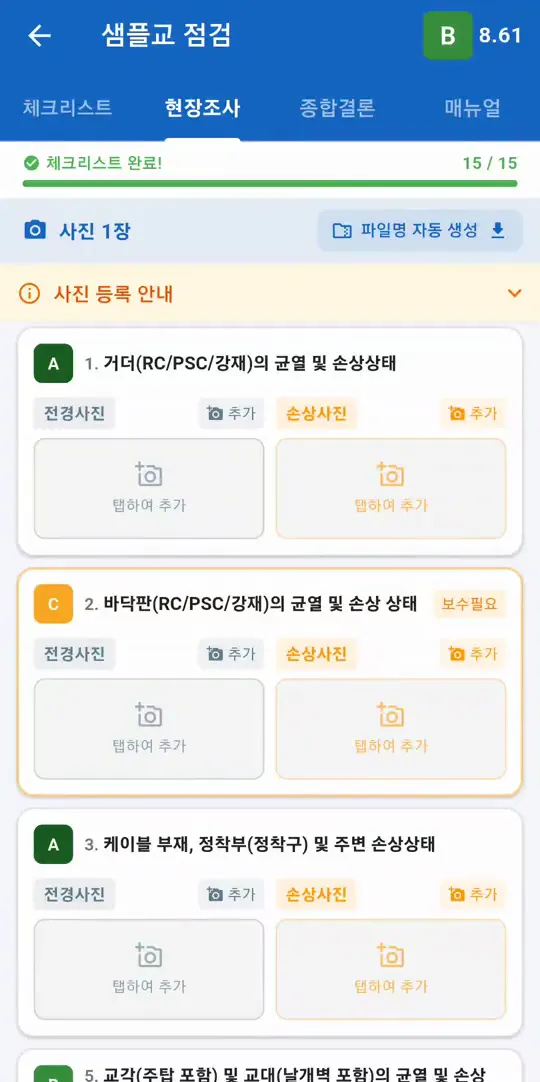

정기안전점검 모바일 앱
인카

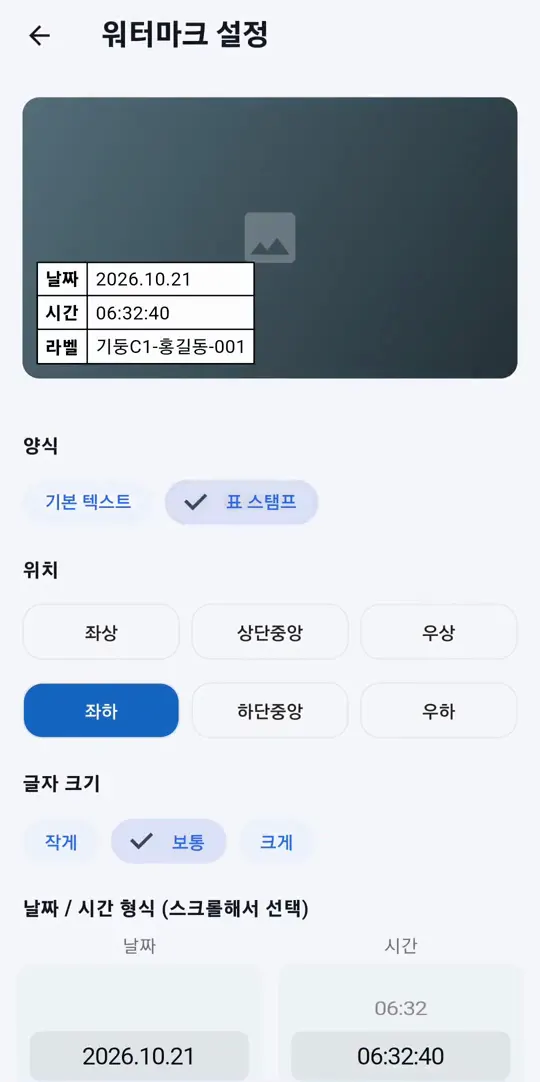

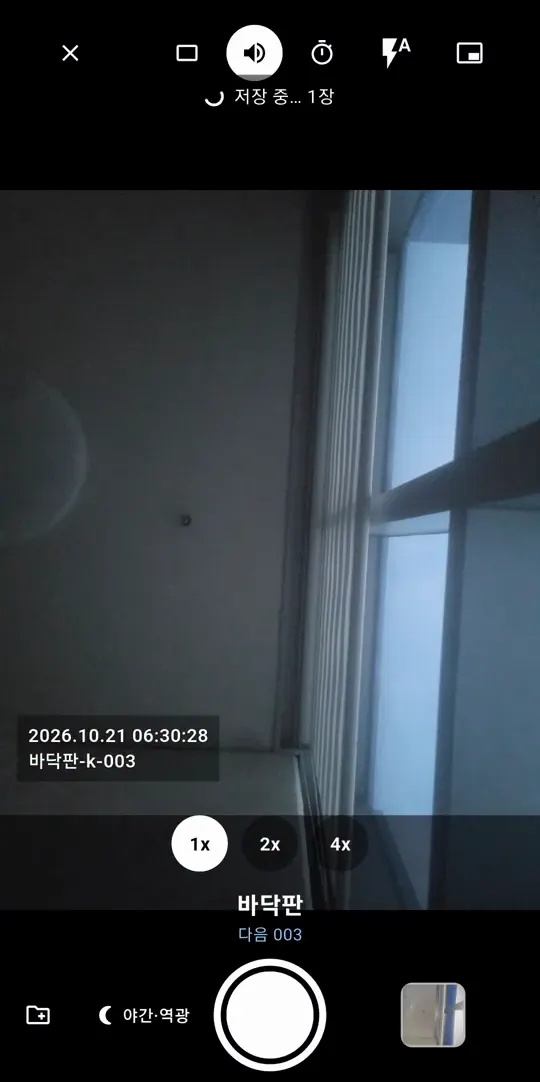

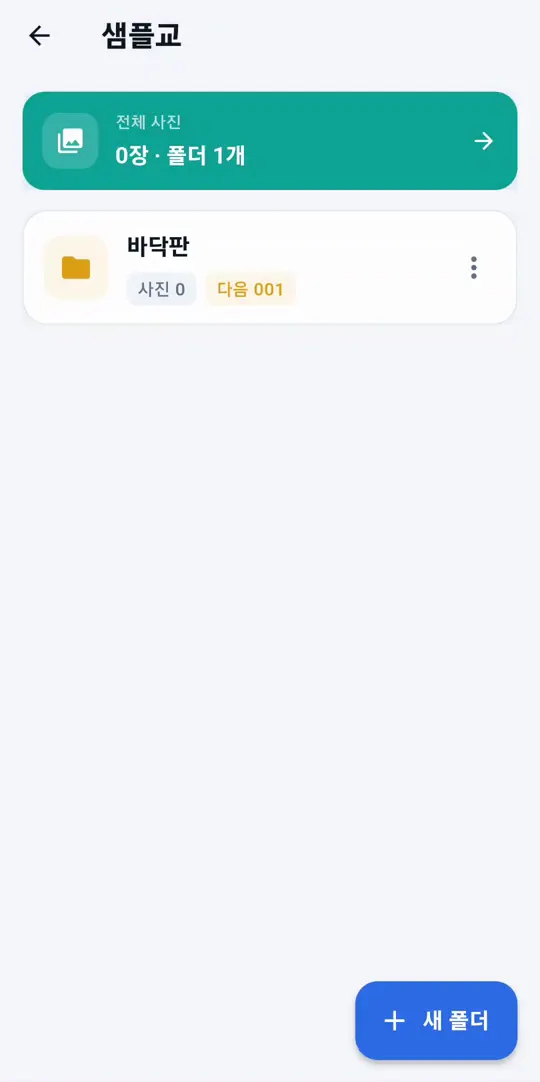

현장 카메라 앱 — 부재별 촬영·자동 번호·워터마크·사진첩
인프라스마트(Lite)
삼성노트처럼 사용하는데 표기한 내용이 도면에 자동 반영되는 태블릿 앱
1단계프로젝트 만들기점검할 시설물마다 프로젝트를 하나 만듭니다. 시설물명과 준공일만 넣으면 바로 시작합니다.

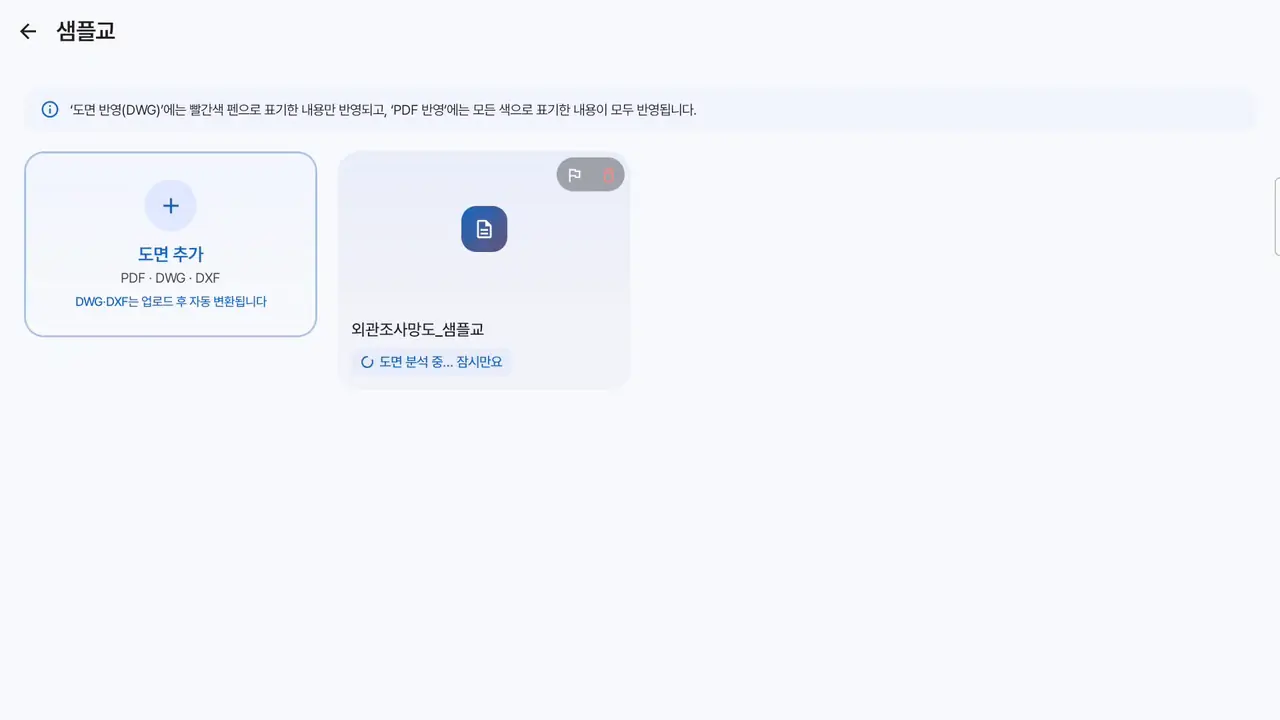

2단계도면 올리기외관조사망도(DWG)를 그대로 올리면 장별로 나눠 태블릿에서 볼 수 있게 변환됩니다.

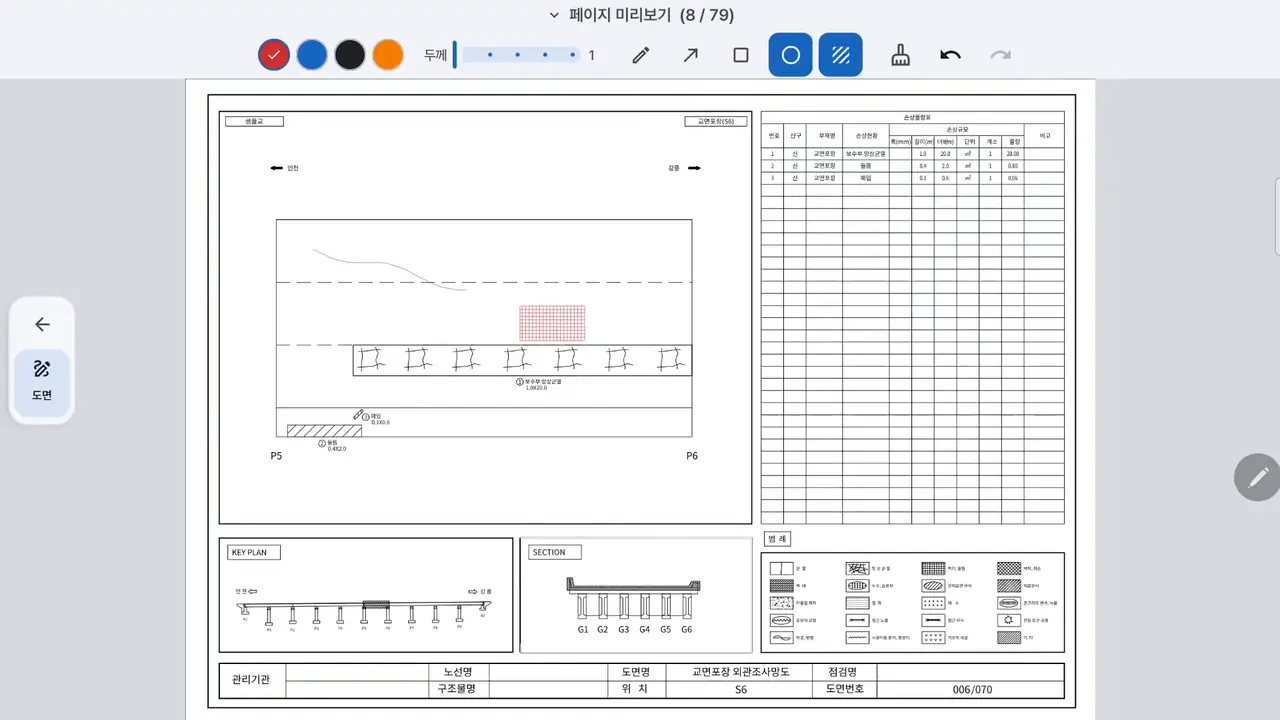

3단계도면 표기현장에서 본 손상을 도면 위에 펜·도형·해치로 표기합니다. 빨간 펜 표기는 도면(DWG)에 자동 작도됩니다.
4단계도면 반영 · 받기현장 작업을 마치면 표기한 내용을 원본 DWG와 PDF에 반영해 내려받습니다.
5단계내구성 조사반발경도·탄산화 시험값을 입력하면 압축강도·잔존수명이 계산되고, 부록 엑셀과 한글 보고서를 내려받습니다.인프라스마트(Pro)
정밀안전점검 태블릿 앱 — 도면 표기·손상 등록·내구성 조사·도면 반영

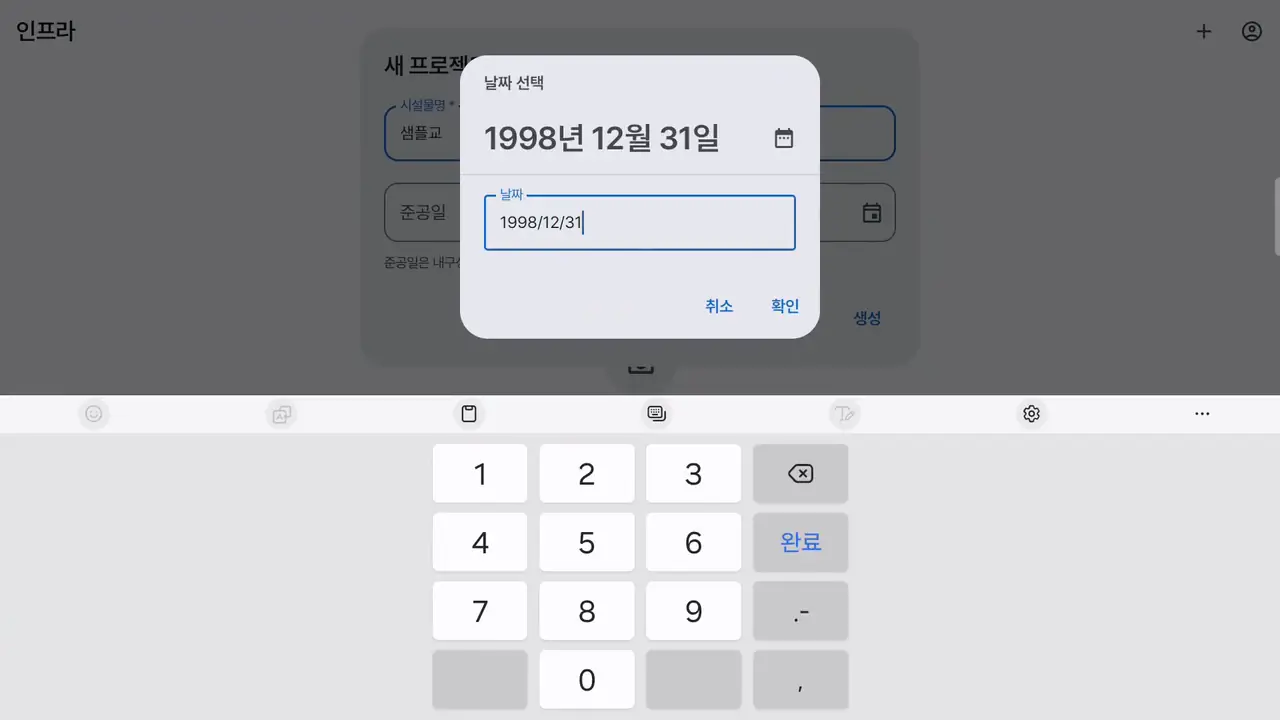

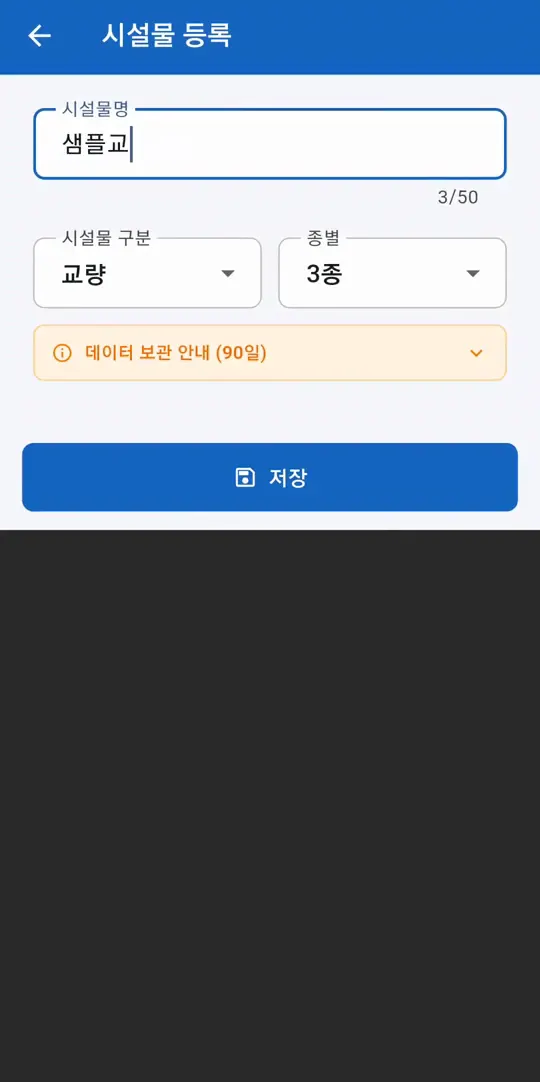

1단계 · 시작하기프로젝트 만들기점검할 시설물마다 프로젝트(검사 건)를 하나 만듭니다. 시설물명과 준공일만 넣으면 바로 시작할 수 있습니다.

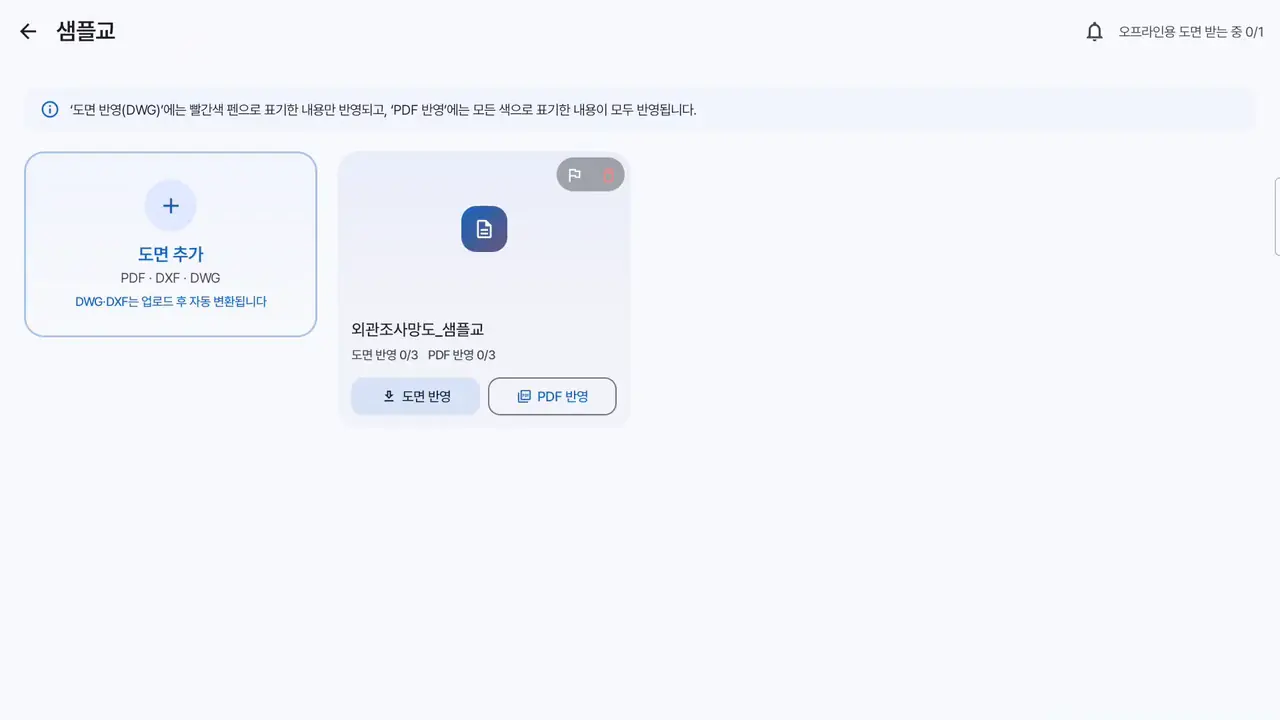

2단계 · 시작하기도면 올리기외관조사망도(DWG)를 그대로 올리면 장별로 나눠 태블릿에서 볼 수 있게 변환됩니다.

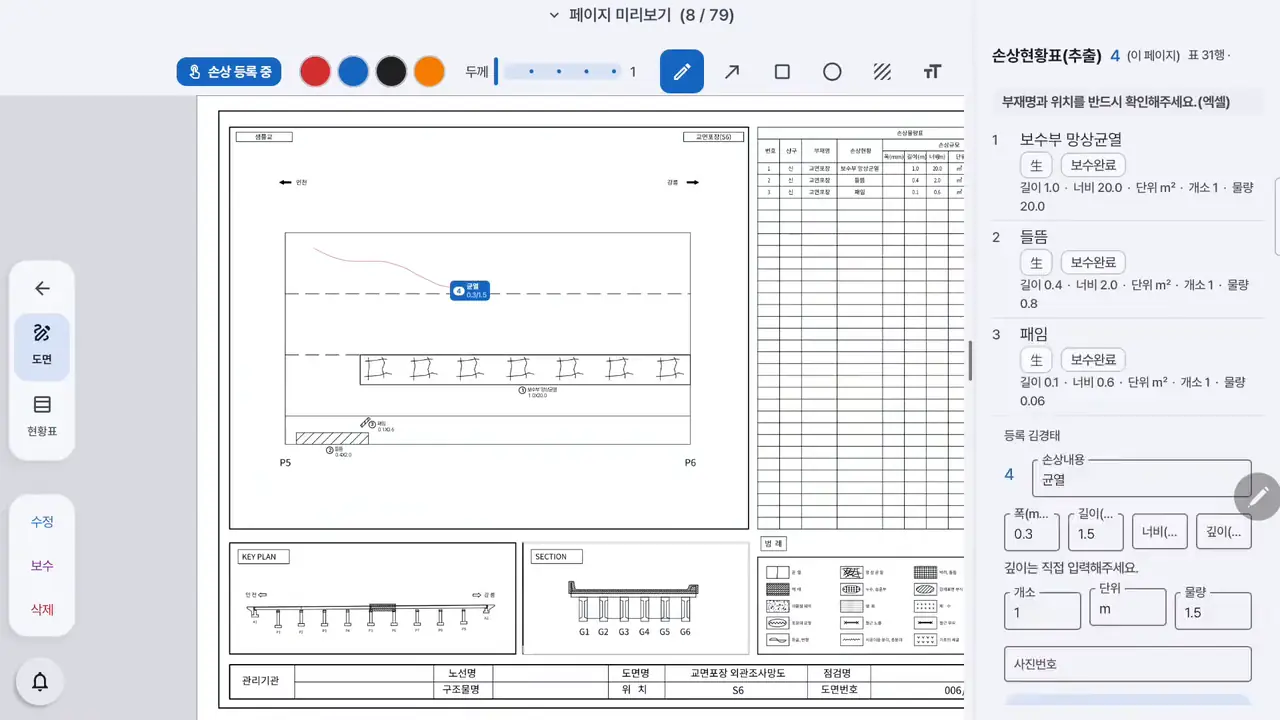

3단계 · 도면 점검도면 표기 · 손상 등록현장에서 본 손상을 도면 위에 펜으로 표기하고, 손상내용과 규격을 입력하면 도면과 손상현황표에 바로 들어갑니다.

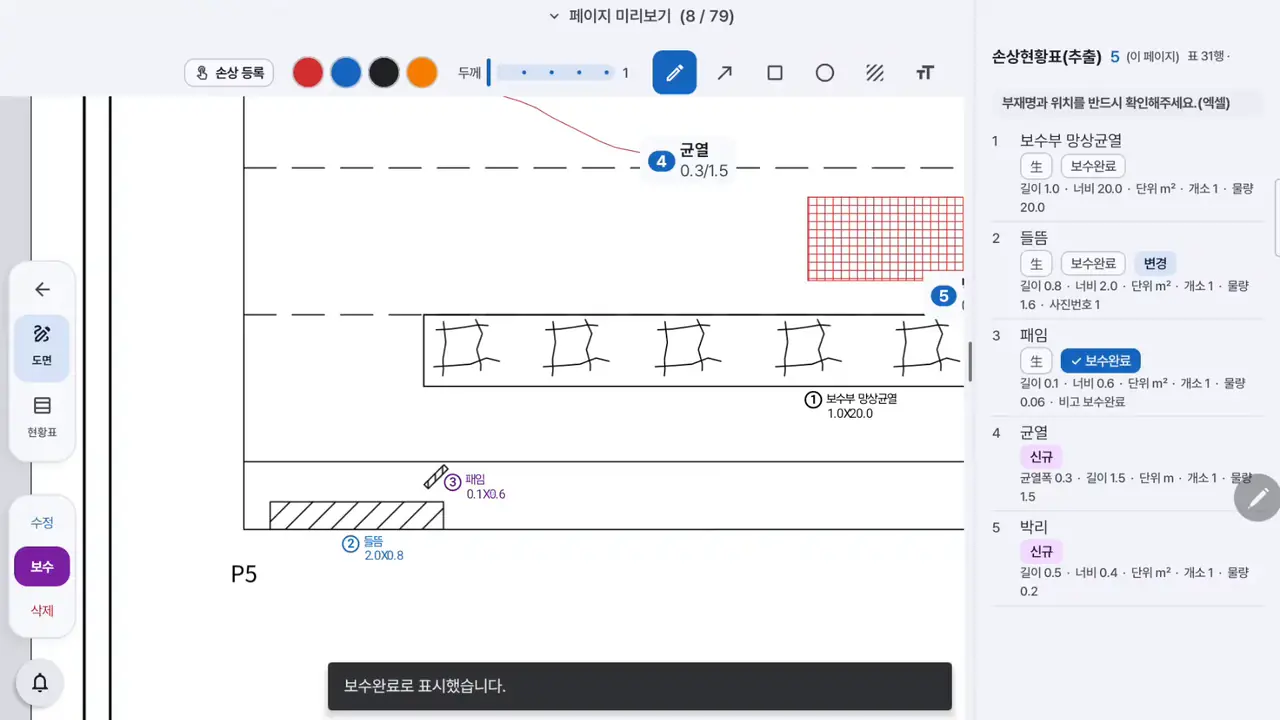

4단계 · 도면 점검기존 손상 수정 · 보수 · 삭제도면에 원래 있던 손상을 펜으로 짚어 고치고, 보수완료나 삭제로 표시합니다. 한 번 짚으면 켜지고, 한 번 더 짚으면 해제됩니다.

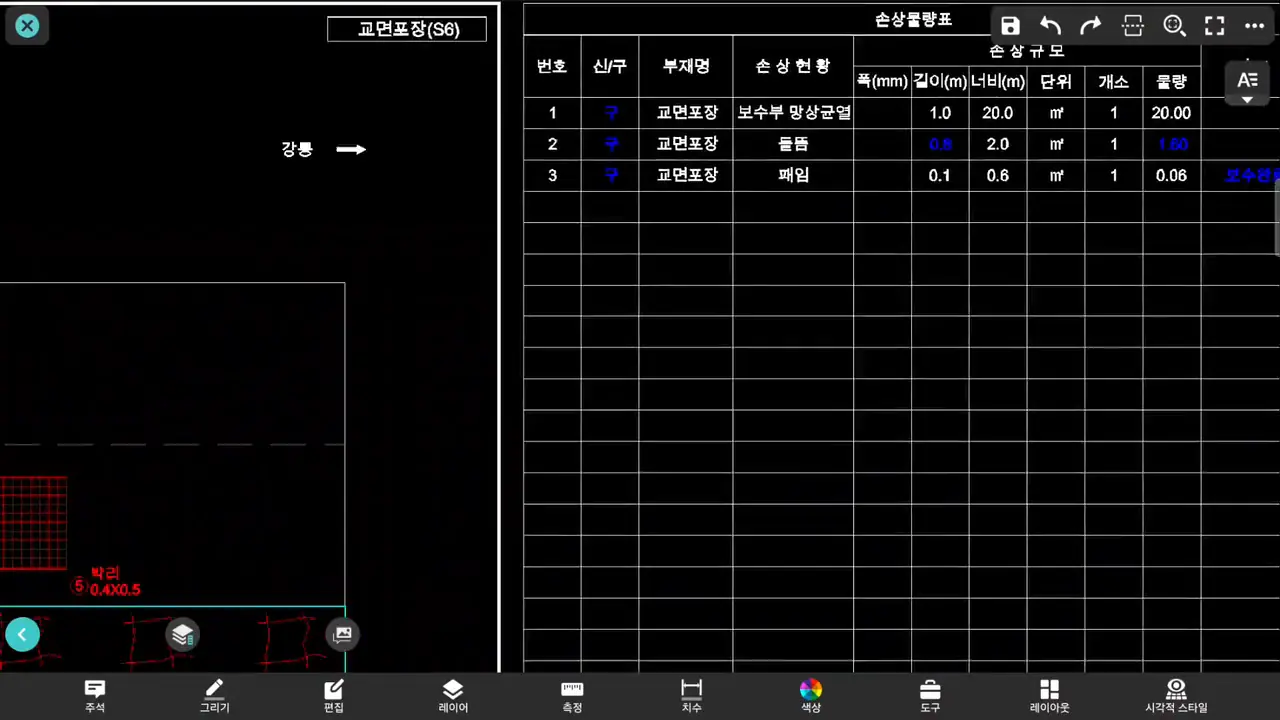

5단계 · 도면 점검도면 자동 반영‘도면 반영’을 하면 현장에서 표기한 모든 내용이 도면(DWG)에 자동 작도됩니다.

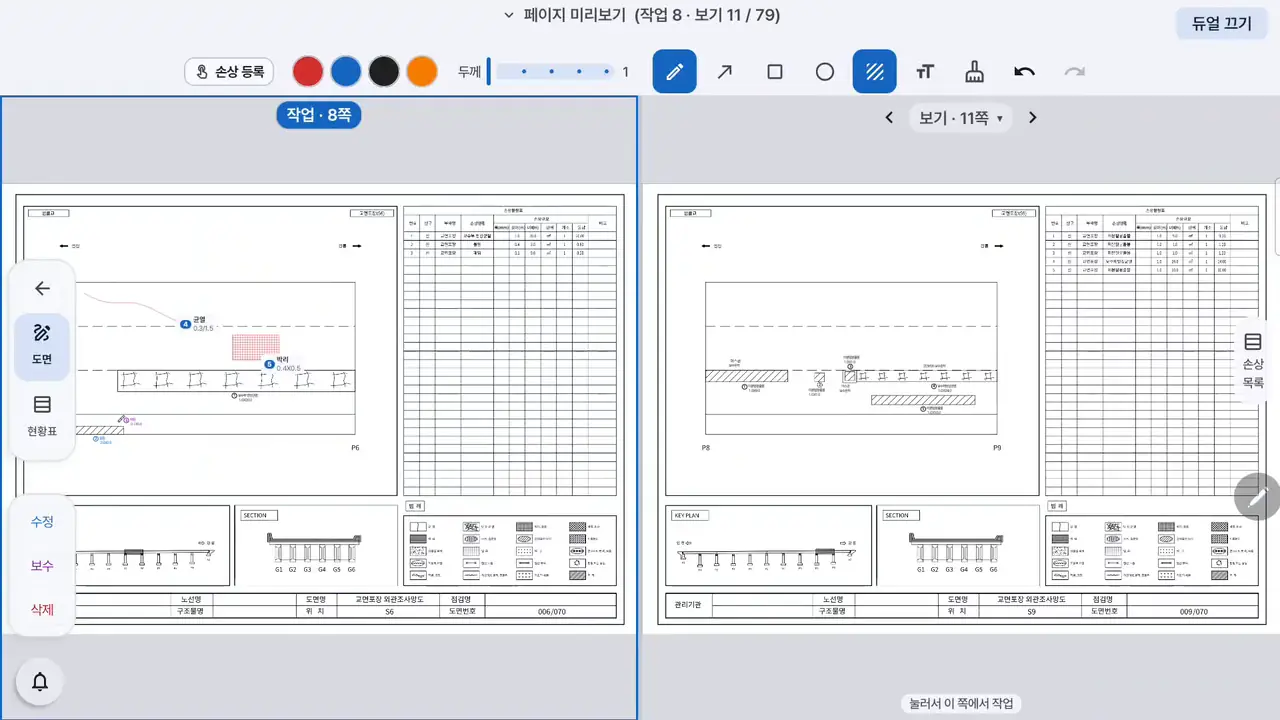

6단계 · 도면 점검듀얼 페이지두 장을 나란히 띄워 한쪽은 작업, 한쪽은 보기 기능을 제공하며 보기 쪽을 짚으면 역할이 바뀝니다.

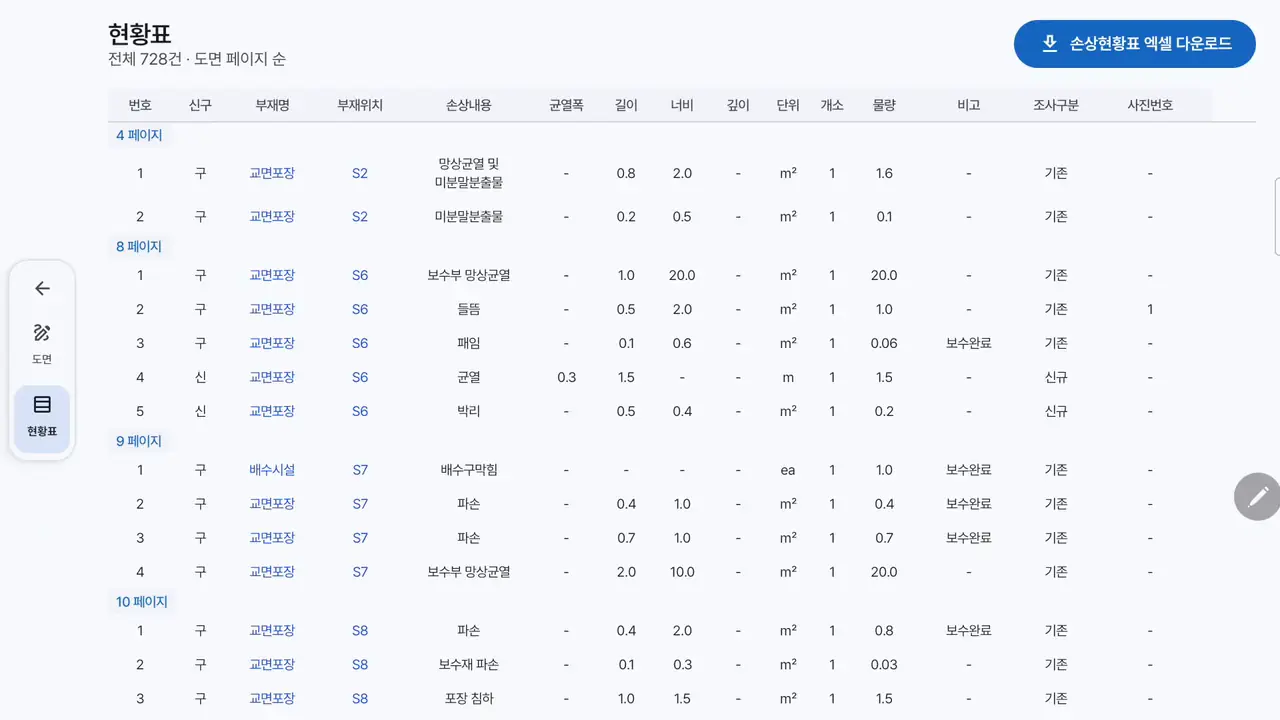

7단계 · 도면 점검현황표 확인도면에서 추출한 기존 손상과 현장에서 등록·수정한 손상이 자동으로 입력되며 손상현황표(엑셀)가 바로 완성됩니다.

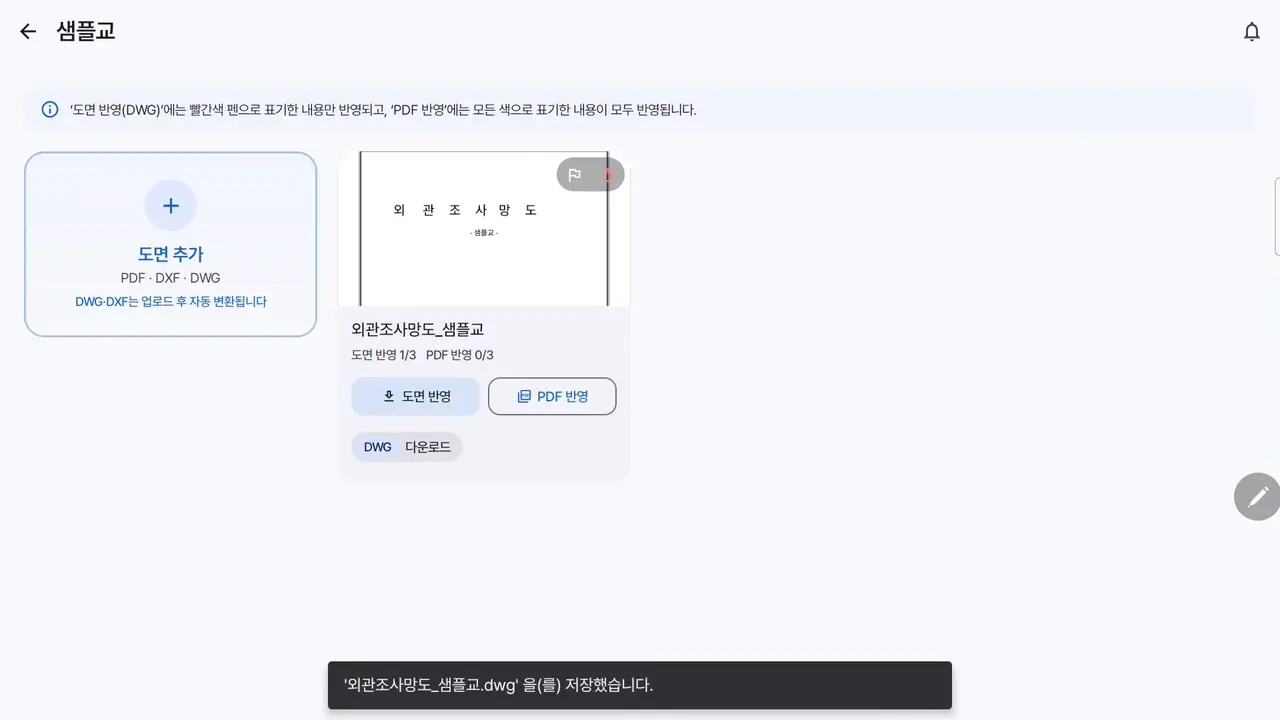

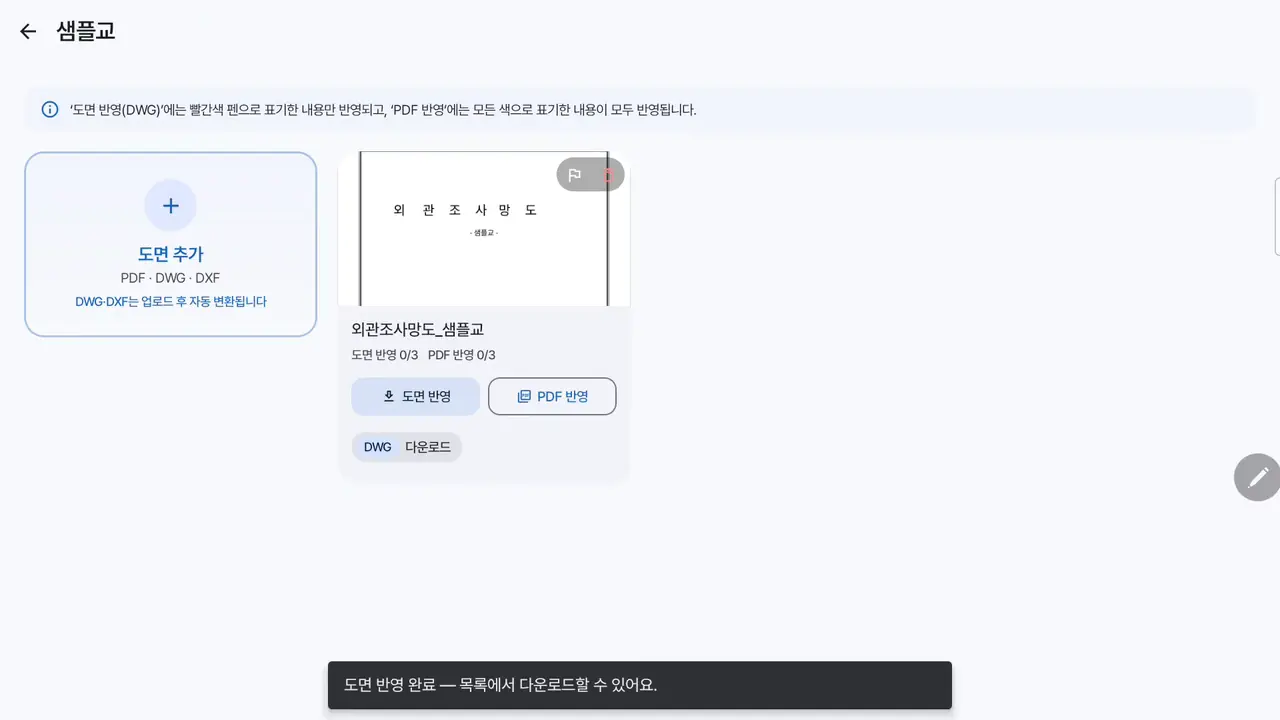

8단계 · 도면 점검도면 반영 · 받기현장 작업을 마치면 표기한 내용을 원본 DWG와 PDF에 반영해 내려받습니다.

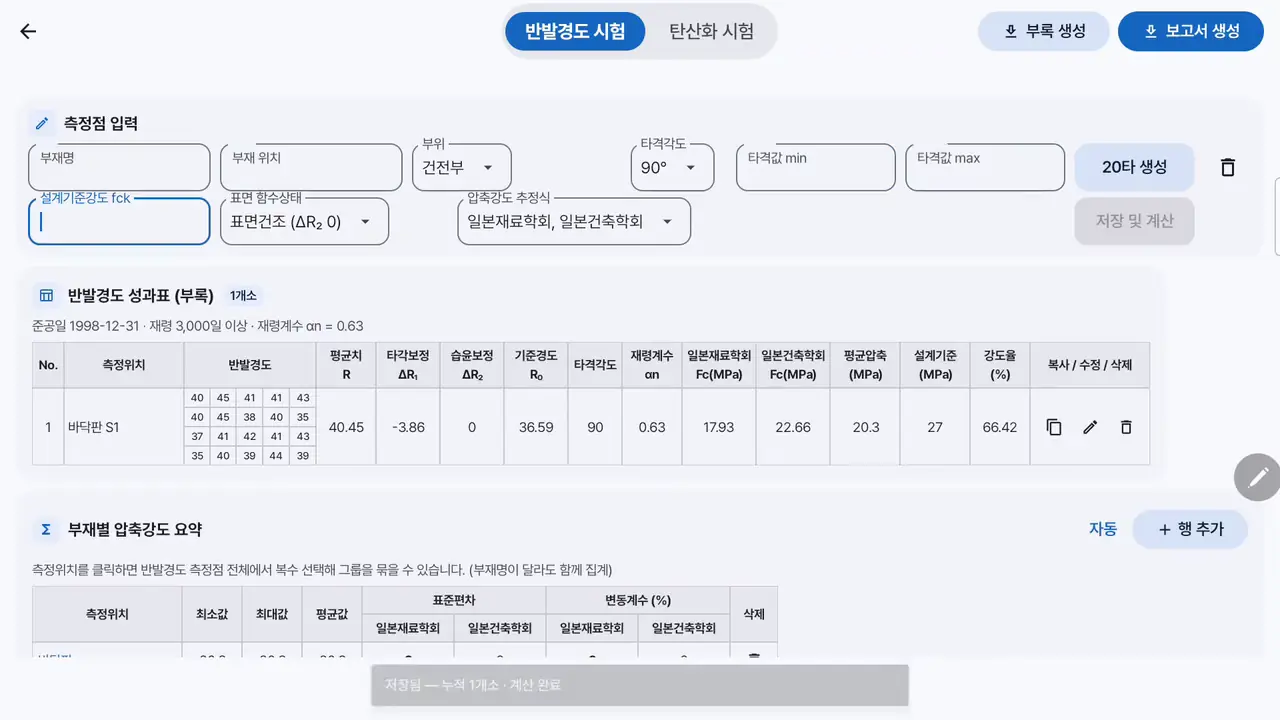

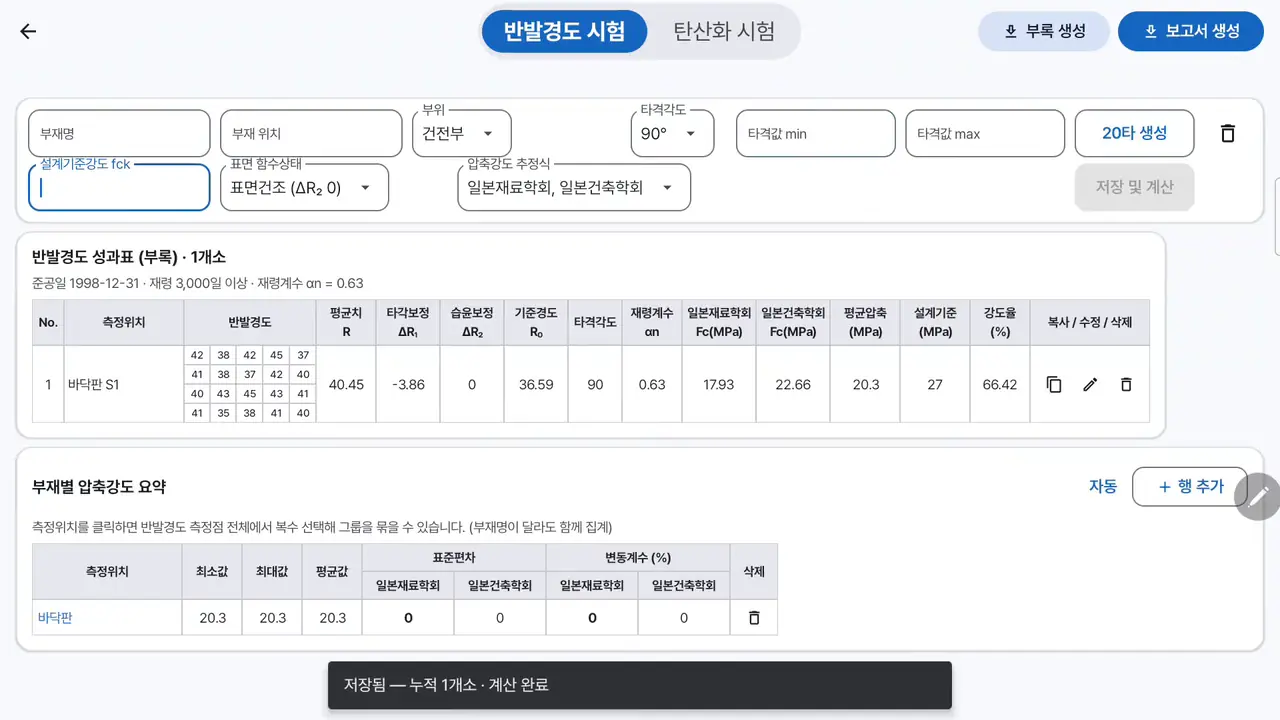

9단계 · 내구성 조사반발경도 시험부재·위치와 타격값만 넣으면 보정값, 재령계수, 추정 압축강도와 강도율까지 성과표로 계산됩니다.

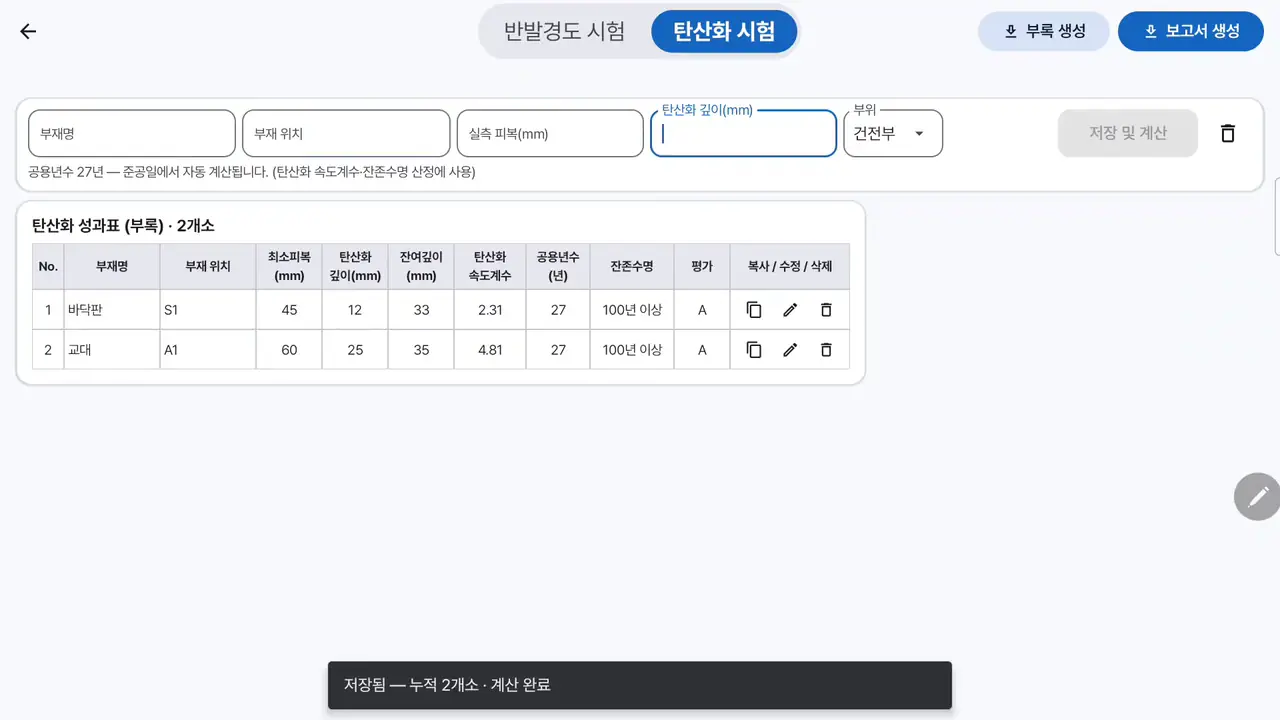

10단계 · 내구성 조사탄산화 시험피복 두께와 탄산화 깊이를 넣으면 속도계수·잔존수명·평가가 나오고, 반발경도와 함께 부록 엑셀과 한글 보고서를 내려받습니다.웹 플랫폼
보고서 자동화 웹플랫폼 — 외관조사·상태평가·보고서 작성

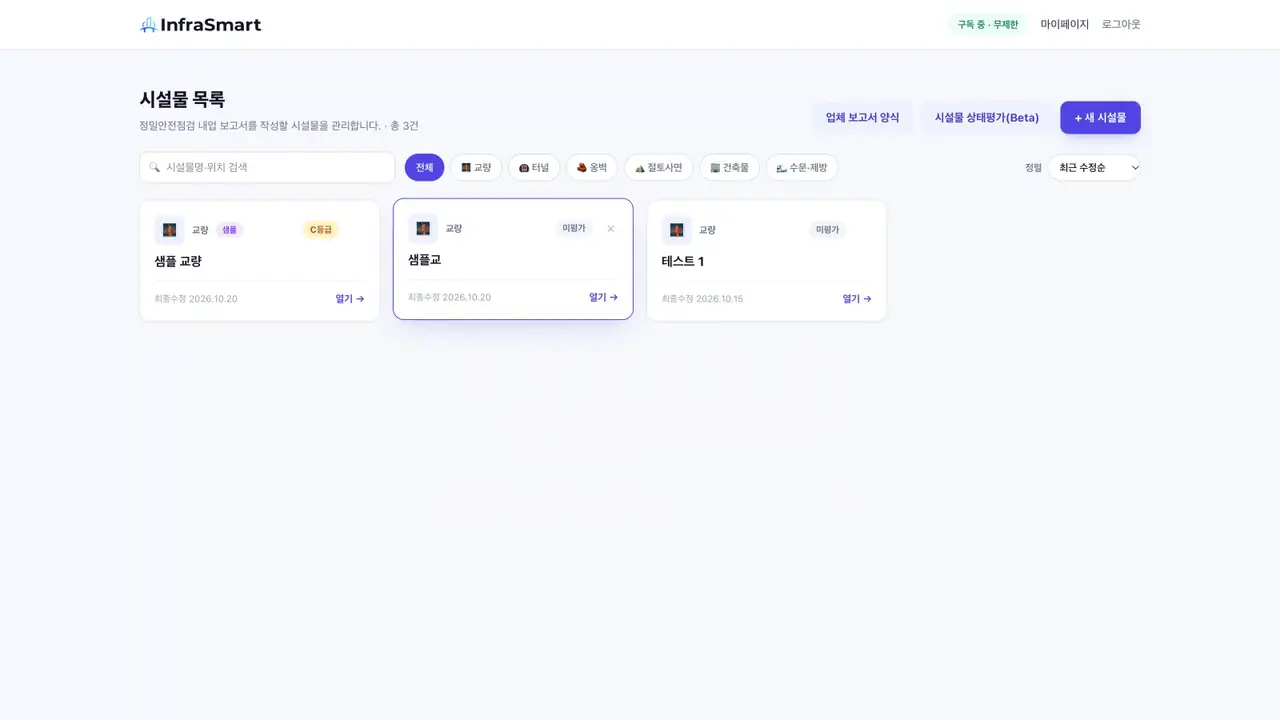

1단계시설물 만들기워크벤치에서 보고서를 쓸 시설물을 만듭니다. 시설물 유형과 이름만 넣으면 바로 작성 화면이 열립니다.

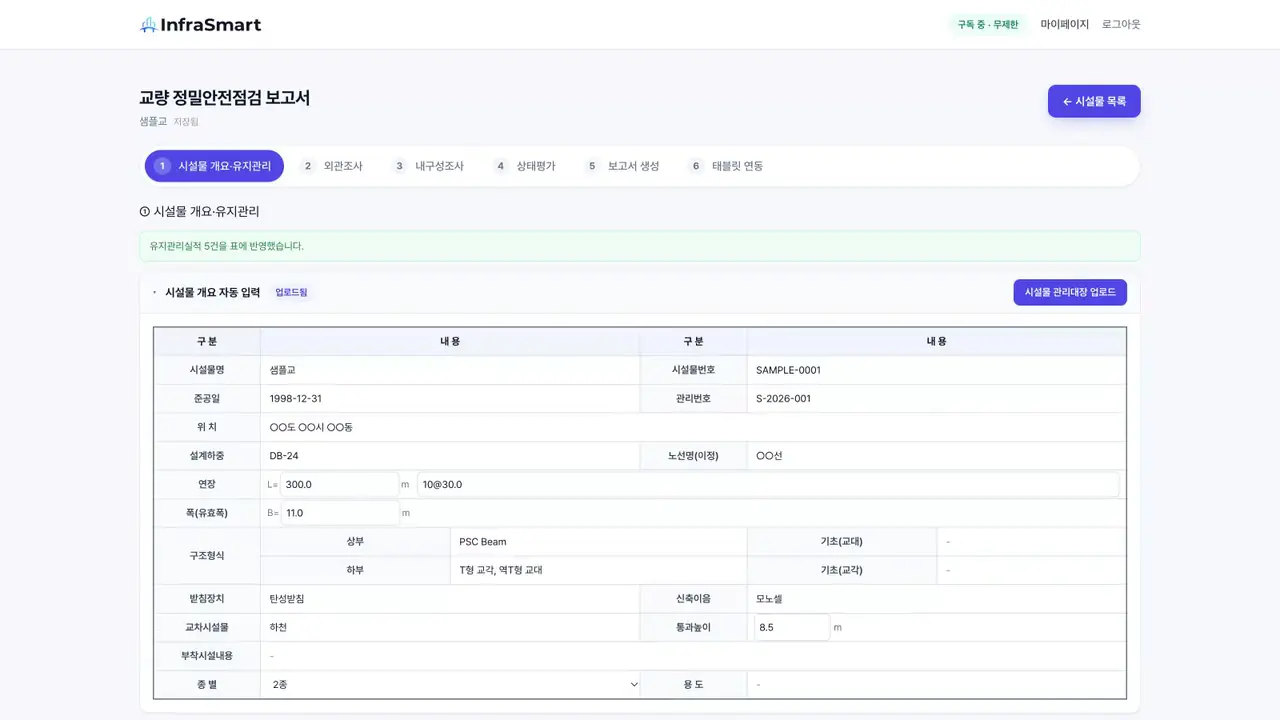

2단계시설물 개요 · 유지관리 실적시설물관리대장과 유지관리 실적 엑셀을 업로드하면, 시설물 개요와 유지관리 이력표가 자동으로 채워집니다.

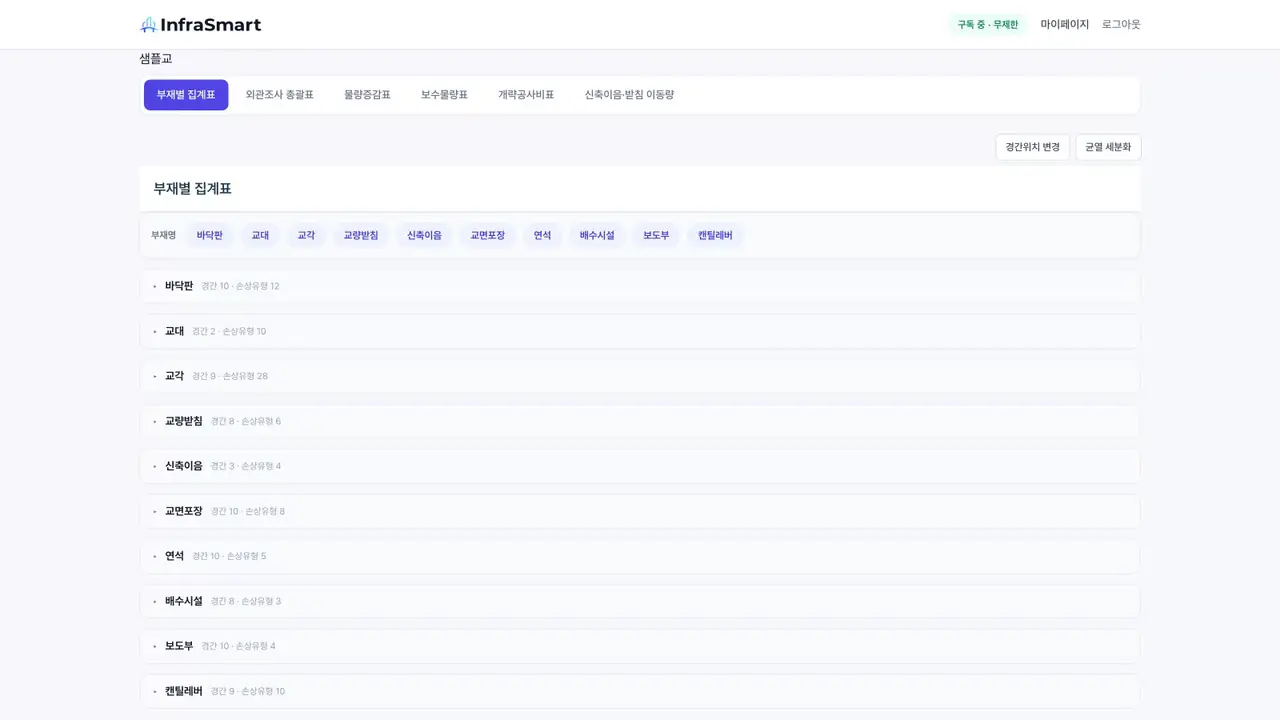

3단계외관조사손상현황표 엑셀을 올리면 부재별 집계표·외관조사 총괄표·물량증감표·보수물량표·개략공사비표가 자동으로 만들어집니다.

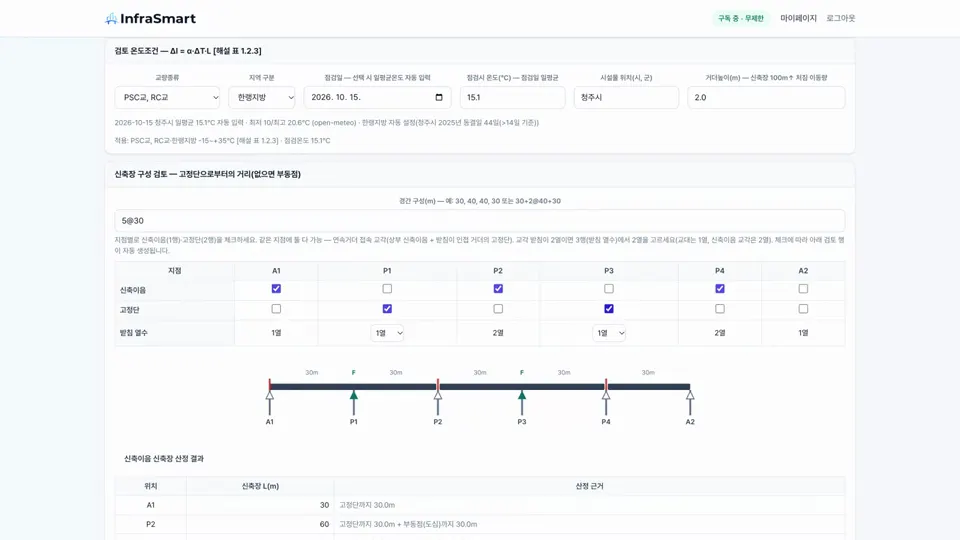

4단계신축이음·받침 이동량점검일과 지역을 넣으면 기상청 자료로 점검시 온도가 자동 입력되고, 경간 구성으로 신축장·계산 이동량이 산정됩니다. 실측 유간·이동량을 넣으면 신축이음·교량받침 여유량과 받침 연단거리가 검토됩니다.

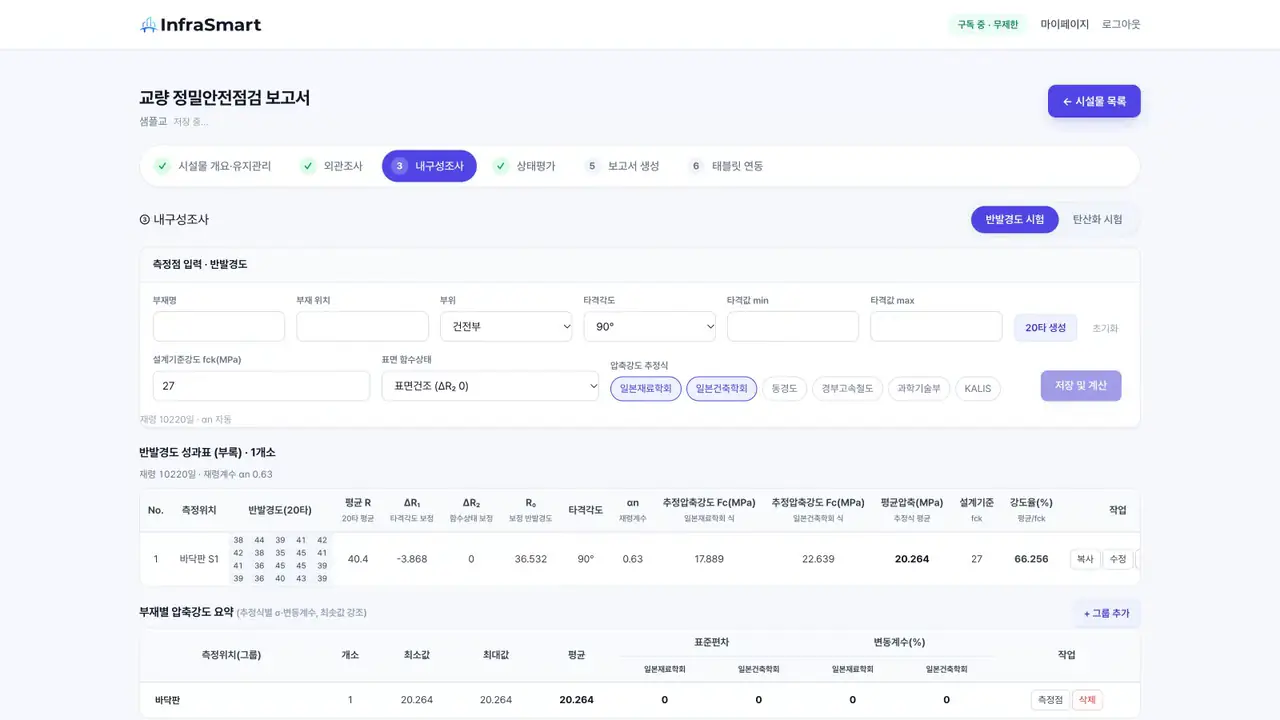

5단계내구성조사반발경도·탄산화 시험값을 웹에서 입력하면 압축강도·강도율과 잔존수명·평가가 계산되고 상태평가에 반영됩니다.

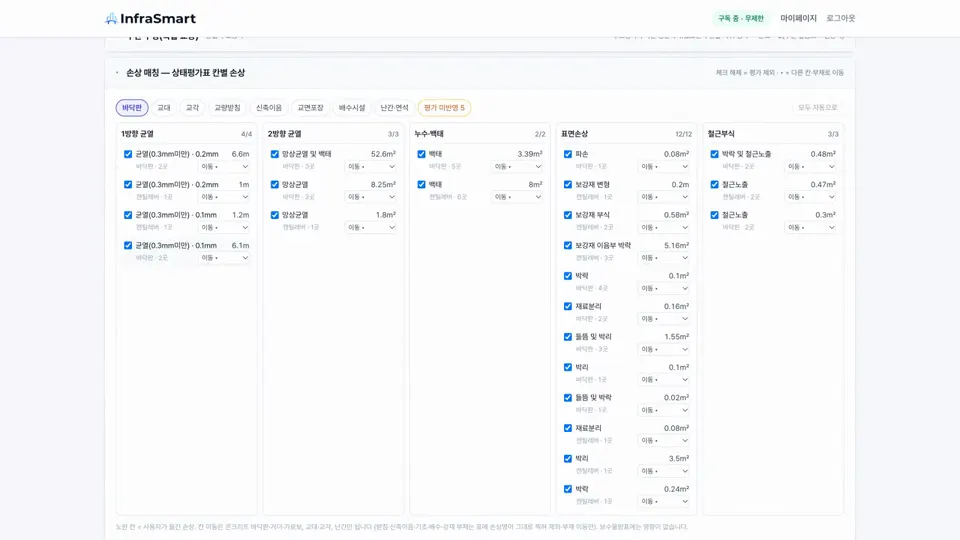

6단계상태평가손상현황표 업로드로 부재별 상태평가와 종합 상태평가 등급이 세부지침 기준으로 자동 산정됩니다.

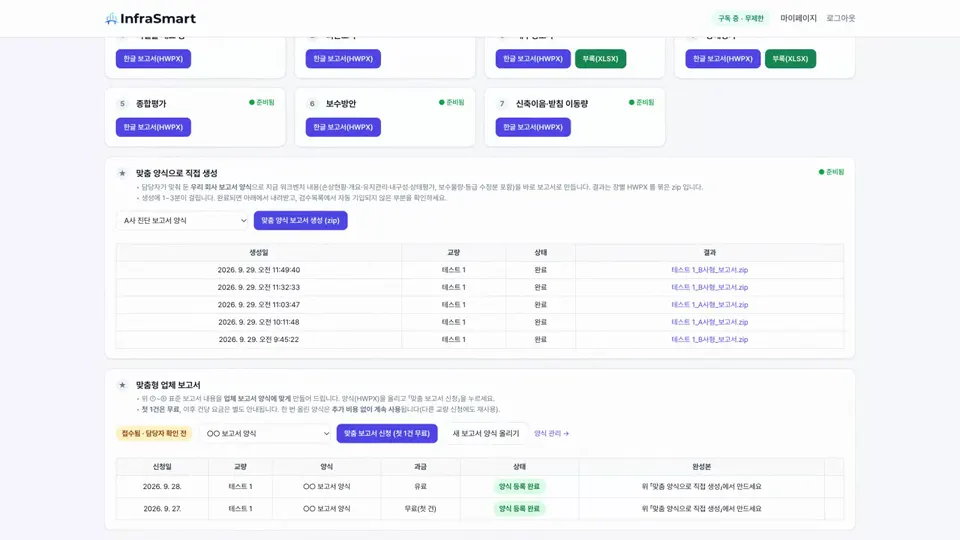

7단계보고서 생성시설물 개요부터 외관조사·내구성·상태평가·종합평가·보수방안까지 항목별 한글 보고서(HWPX)와 부록 엑셀을 내려받습니다.

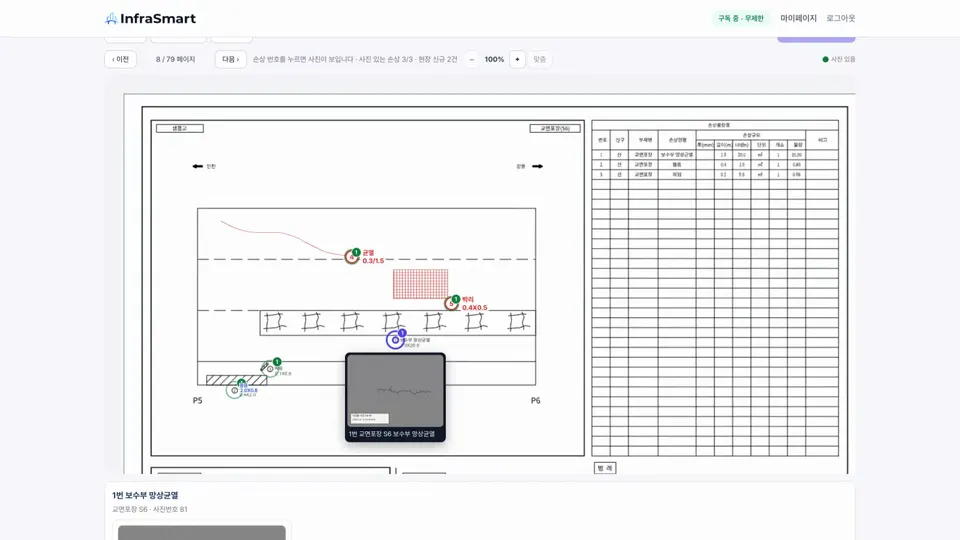

8단계태블릿 연동인프라스마트(Pro) 태블릿과 실시간 연동되며, 도면에 표기된 손상과 사진을 자동으로 매핑합니다.
